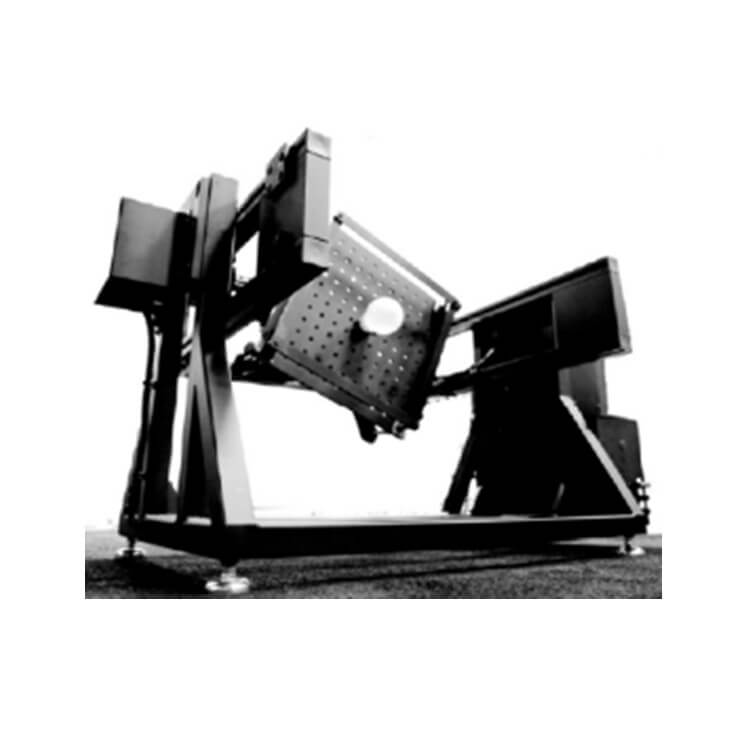

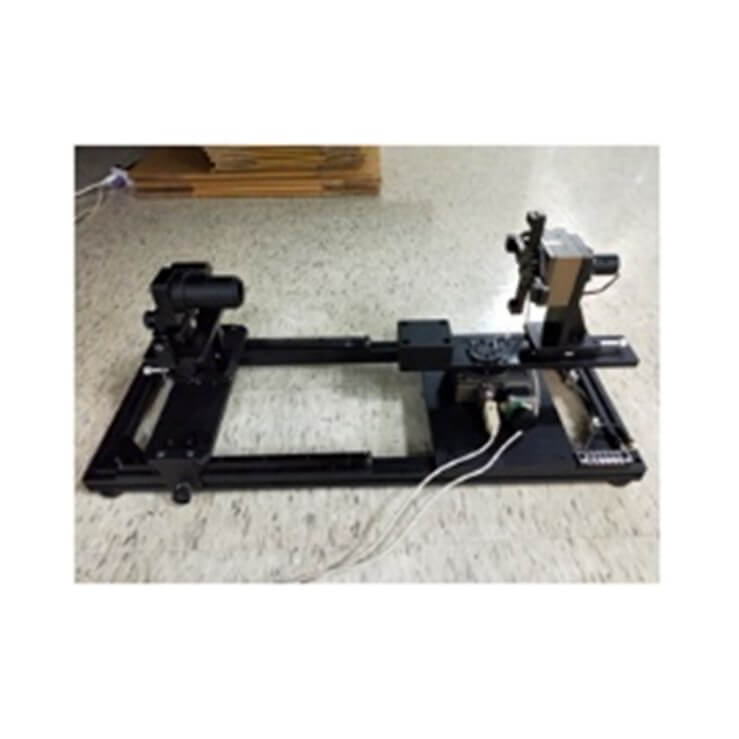

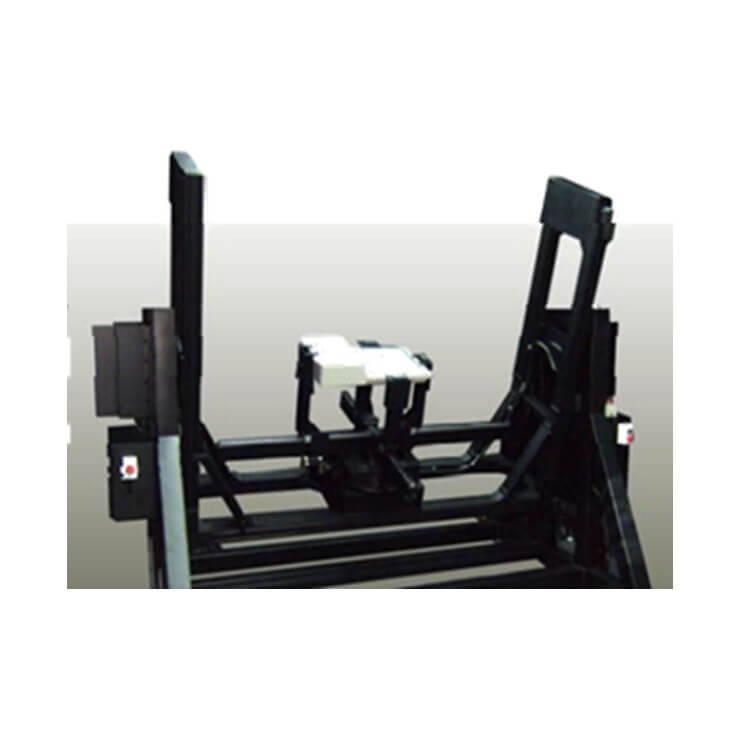

配光曲線儀(IGM-100/IGM-500/IGM-2000)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-1.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-2.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-3.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-4.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-5.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-6.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-7.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-8.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-9.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-10.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-11.jpg)
/Goniophotomete%20measurement%20system(IGM100-IGM500-IGM2000)-12.jpg)
產品特色
- 模組化夾治具設計，安裝便利。
- 高機械精度，並有雷射輔助調整及定位。
- 多種Detector可供選配，包含Minolta T-10M、CL-200 、高精度光度計及光譜儀。
- 全自動化量測。
產品規格
| 配光曲線儀(IGM-100/IGM-500/IGM-2000) | |||||||||||
| 型號 | IGM-100 | IGM-500 | IGM-2000 | ||||||||
| 夾持燈具 | 最大尺寸 | <Φ110mm | <Φ400mm | 對稱型：<Φ1900mm 非對稱型：<Φ1300mm |
|||||||
| 最小尺寸 | -- | 9cm x 9cm | 16cm x 16cm | ||||||||
| 可量測角度(θ) | ±150º 旋轉精度 : 0.2º 解析度 : 0.05º |
||||||||||
| 燈源方向量測(Ø) | 0~360º 旋轉精度 : 0.2º 解析度 : 0.05º |
||||||||||
| 量測距離(Z軸) | 25~50cm | 10~150cm | >213.5cm | ||||||||
| Detector(選配) | Photo Sensor(CMS-VL) & Keithley 6485微電流計 Minolta T-10M Minolta CL-200 ISM-Lux Spectrometer |
||||||||||

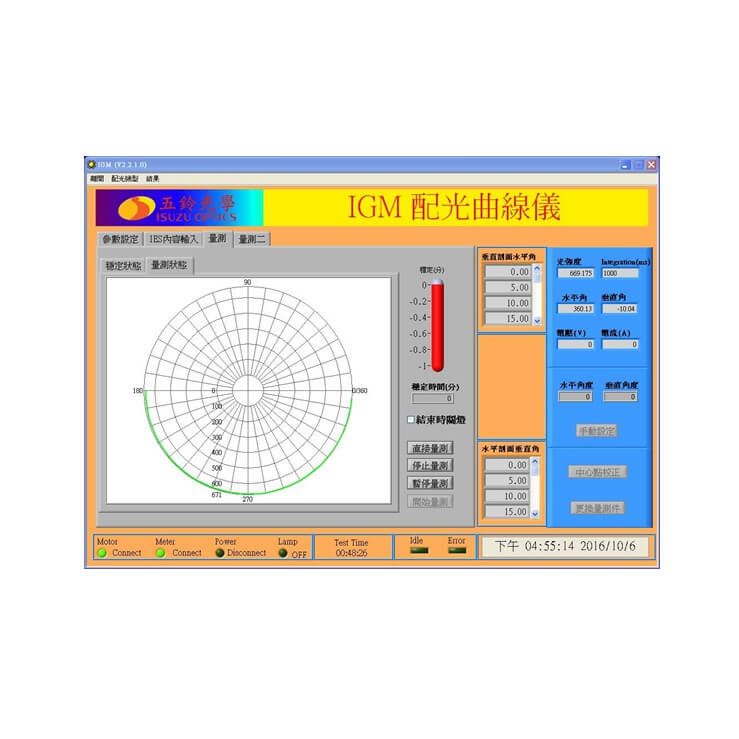

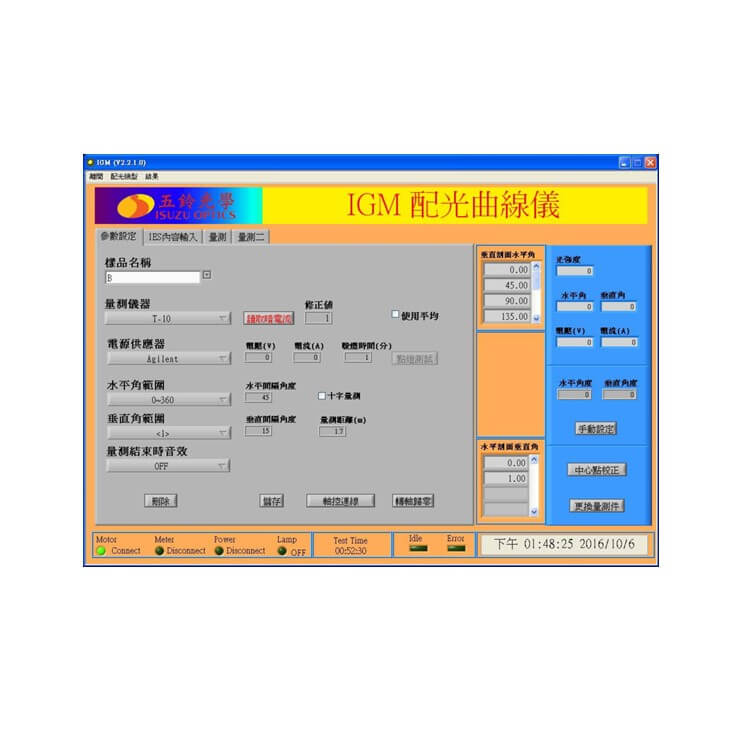

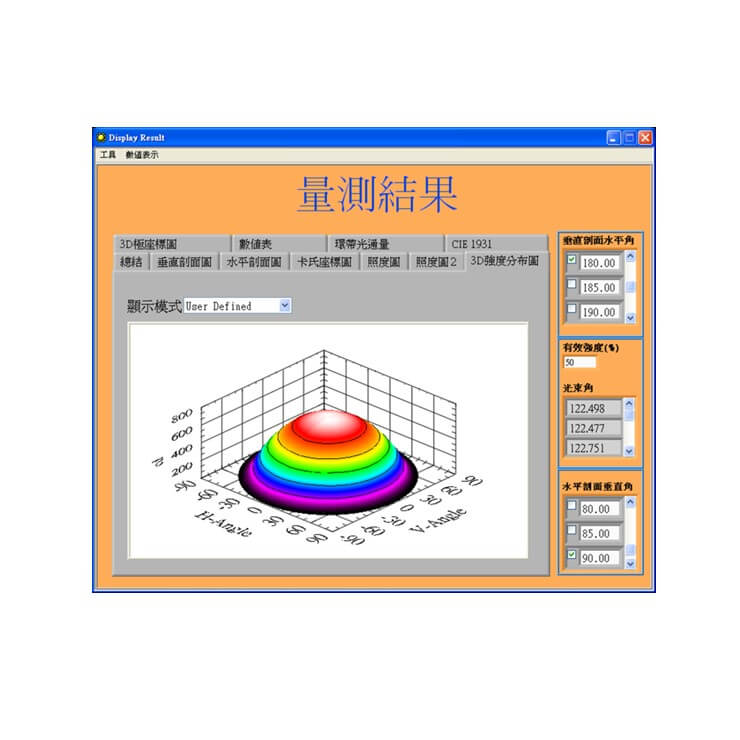

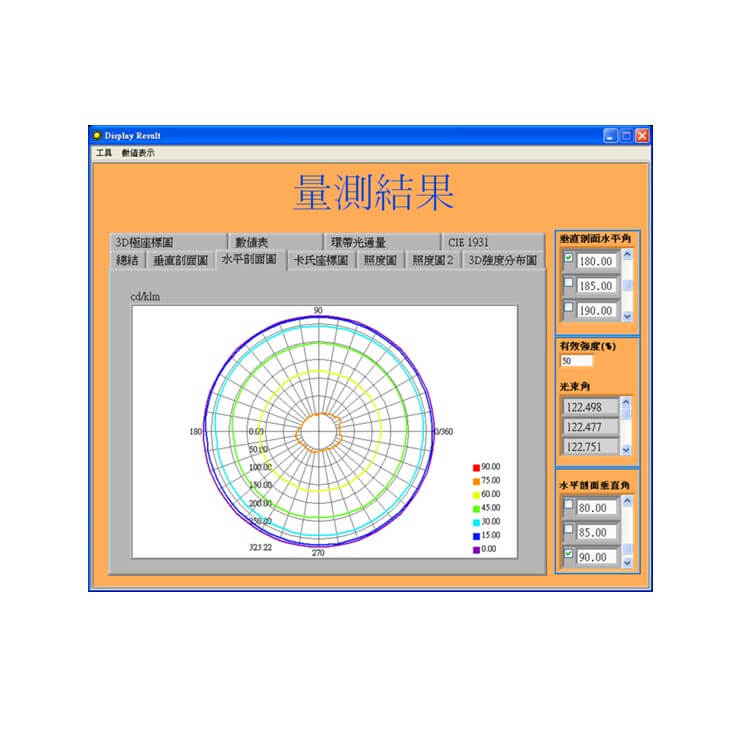

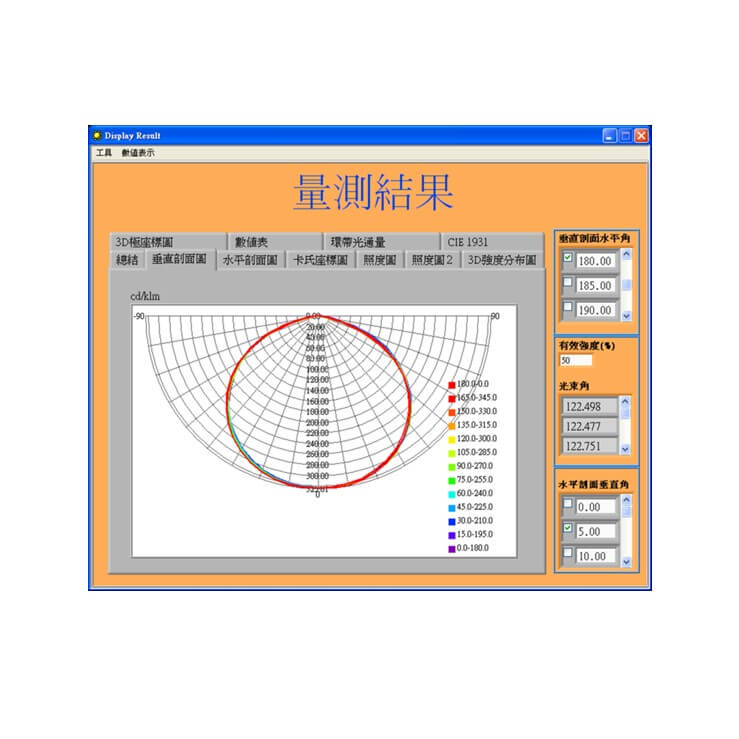

| 操作軟體 | IGM-配光曲線儀 | ||||||||||
| 電力需求 | 110~220V AC 50/60Hz |
220V AC 50/60Hz |
|||||||||
| 機台尺寸(L/W/H) | 824/310/350mm | 1985/624/522mm | 1520/2790/1580(2400)mm | ||||||||
| 機台重量 | 35Kgw | 50Kgw | 350Kgw | ||||||||
| 燈具載重 | 1Kgw | 5Kgw | 40Kgw/側向載重20Kgf/m | ||||||||
應用
Micro LED / LED / HID / UHP/Projector / CCFL之遠場配光曲線量測
