什麼是高光譜
自動光學檢測(Automated Optical Inspection, AOI)透過機器視覺進行瑕疵檢測，近年來人工智慧(Artificial Intelligence, AI )的興起，透過機器學習進行自動光學檢測已成為顯學，可大幅提升檢測速度與效率，然而有許多瑕疵是與成份相關的，或是檢測物發生質變，用一般的彩色相機難以辨識。此時，透過不同波長的”眼睛”才能看見肉眼無法看見的瑕疵，將高光譜影像技術導入自動光學檢測將會是絕佳的利器。目前，整合視覺系統並依據光譜特徵分類，在離線時訓練模型後將模型導入即時線上分選的解決方案已經問世，期待能應用在更多的行業，達到智慧自動化的目標。本文將闡述高光譜影像原理與運作方式，並透過案例分享讓讀者能夠更清楚了解此技術的潛力。
光經由色散裝置(如稜鏡、光柵)分光後形成單色光排列的光帶，按照波長(或頻率)的大小順次排列形成的圖案。

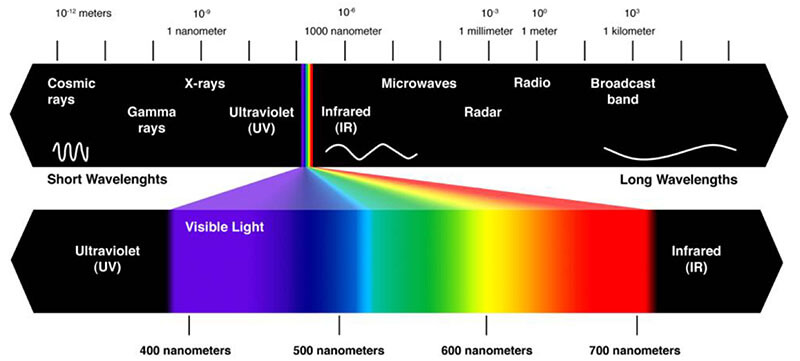

光的波段範圍，一般而言，可分為紫外光，可見光與紅外光
- 紫外光可分為UVA(320-400nm), UVB(280-320nm), UVC(100-280nm)
- 可見光：380-780nm
- 紅外光可分為VNIR (400-1000nm)、NIR (900-1700nm)、SWIR(1000-2500nm)、MWIR (3-5μm)、LWIR (8-14μm)
高光譜精確地說應為高光譜影像(Hyperspectral imaging, HSI)，常泛指為光譜影像(spectral imaging)，光譜影像為X-Y平面影像上每個畫素點的光譜，光譜影像按波段數目多寡可分為多光譜影像(multi-spectral imaging，數個至幾十個波長資料)與高光譜影像(Hyper-spectral imaging，超過100個至數百個波長資料)。

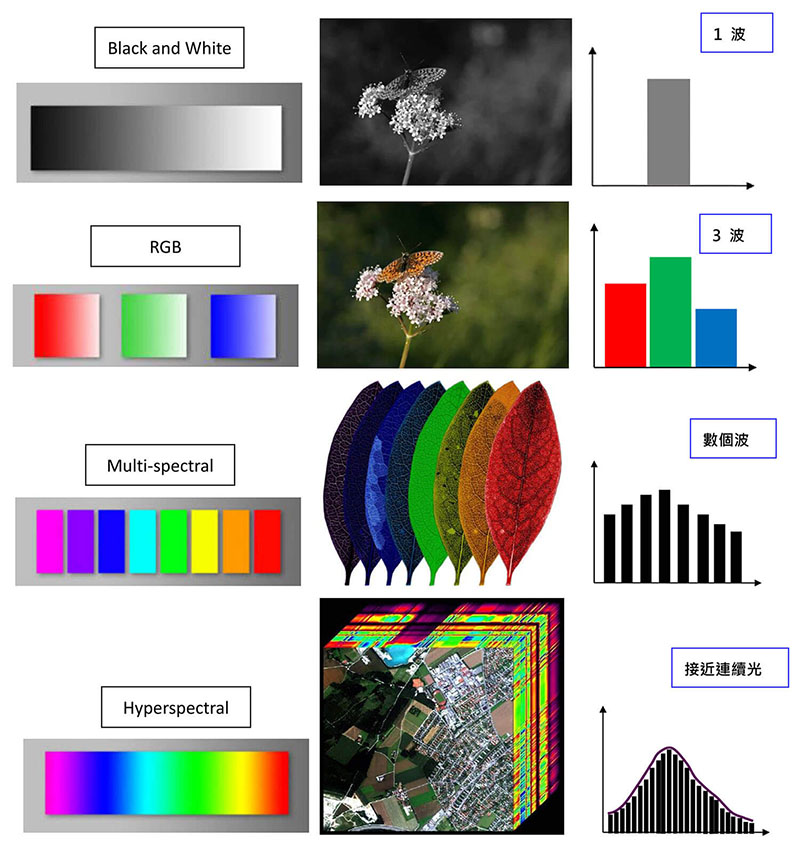

- 黑白灰階影像：可以獲得2維影像與每個畫素點的強度
- 彩色影像：可以獲得2維影像與每個畫素點在R、G、B三個顏色上的強度
- 多光譜影像：可以獲得2維影像與每個畫素點在不同波長(數個至幾十個)上的強度(也就是每個畫素點的光譜資訊)
- 高光譜影像：可以獲得2維影像與每個畫素點在不同波長(數百個)上的強度(也就是每個畫素點的光譜資訊)
光譜影像也就是化學影像，由於不同材料特定的化學鍵結，可用來偵測個別材料獨特的特徵，也就是物質的“指紋，透過光譜特徵可以讓我們了解物質的特性，可進一步進行不同材料辨識、瑕疵檢測、品質檢驗、病蟲害檢測…等各種不同的應用。

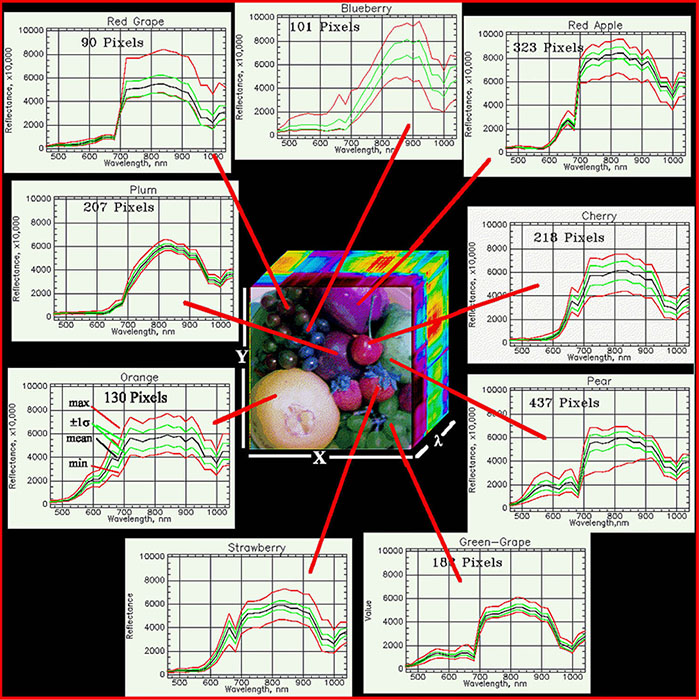

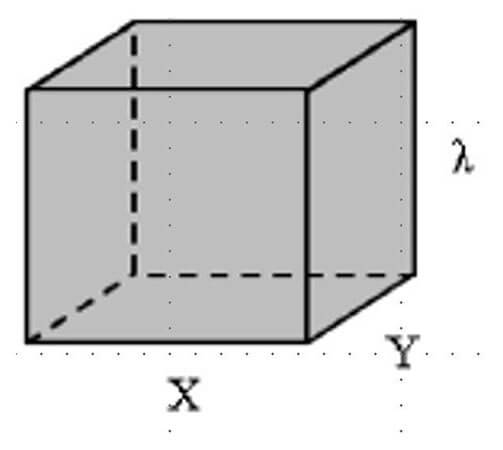

光譜影像是2維影像與每個畫素點在不同波長(數百個)上的強度(也就是每個畫素點的光譜資訊)，也就是2維空間軸與1維波長軸所組成的資料，稱之為資料立方(data cube)。

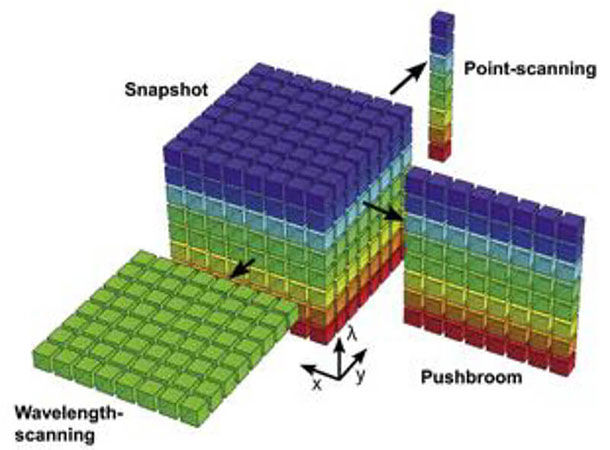

光譜影像依不同的擷取方法可分為以下四類：

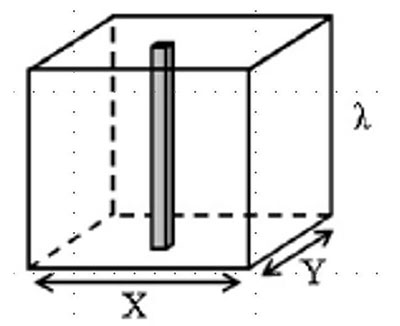

1. 單點光譜儀進行2維空間掃描(掃描整個平面)

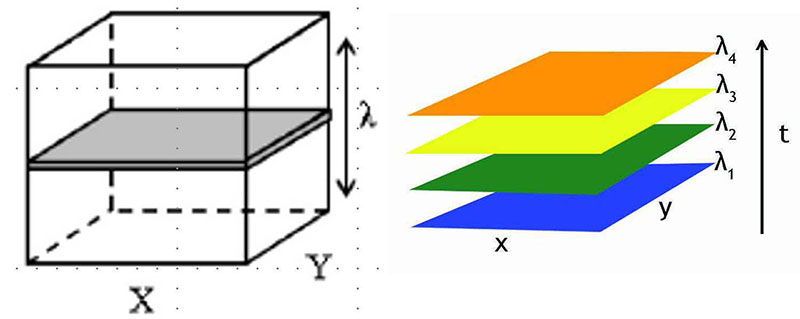

2. 單波長影像進行波長掃描
在特定波長下成像於面型感測器，再透過可調式濾光片(tunable filter)進行波長掃描取得許多不同波長的單波長影像。

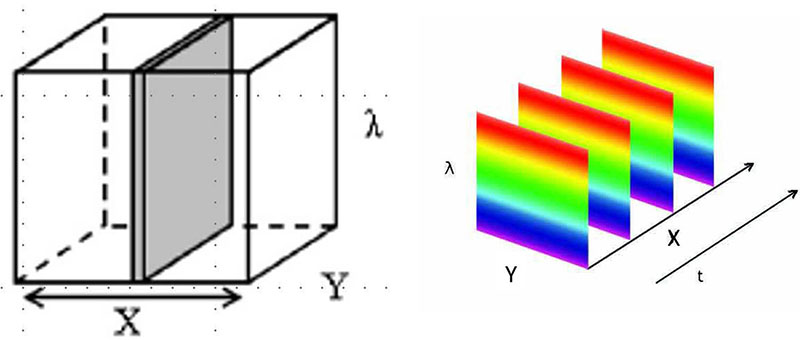

3. 推掃式(push broom)高光譜相機進行1維空間掃描(線掃描)

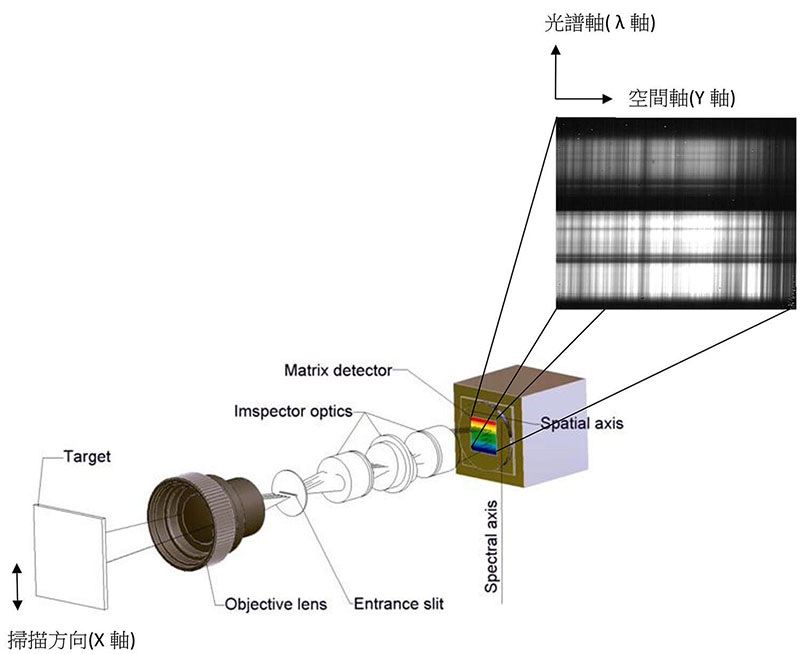

如圖八所示，由入口狹縫(entrance slit)擷取空間中一條線的光，經過光柵分光成像於面型感測器，此時的”像”為這一條線上每個點的光譜，一軸為空間軸(Y軸)另一軸為光譜軸(或波長軸)，最後經由目標物在垂直於狹縫的方向(X軸)掃描即可獲得整個面的光譜

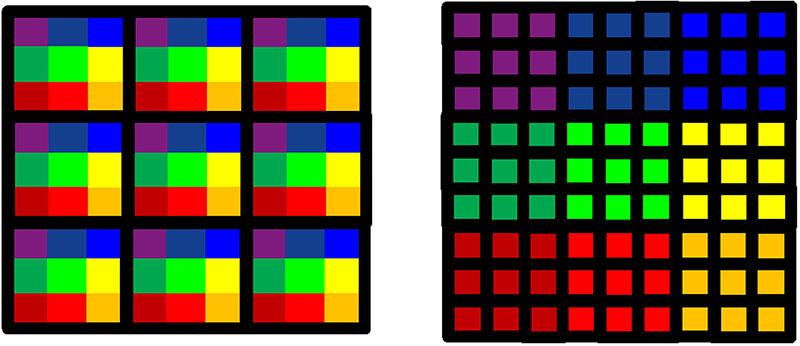

4. 快照式光譜相機
快照式光譜相機，透過許多極小的不同波長濾光片貼合於2維感測器前，可一次擷取2維空間與1維波長的光譜影像，優點是無需掃描獲得即時的光譜影像，適合觀察具動態變化的場景，缺點是必須犧牲解析度，無論式空間解析度或波長解析度。
如前面所述，高光譜影像是由2維空間與1維光譜所組成的資料立方(data cube)屬於高維度資料與一般的影像資料不同，龐大的資料量如果沒有經過適當的處理，將造成效能降低反而失去了豐富的光譜資訊的意義，為了處理這樣的高維度資料，特徵提取(feature extraction)成為高光譜影像資料處理必要的工作。更進一步來說，透過適當的演算法將高光譜影像資料可對目標物進行偵測、分類甚至分級、分選。
食品業

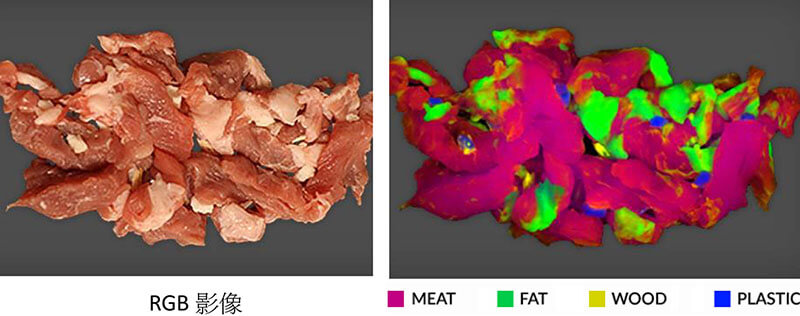

肉品檢測
是否有異物侵入(如骨頭塑膠木材橡膠金屬)，亦可以測量化學成分如脂肪、蛋白質、水分含量…等

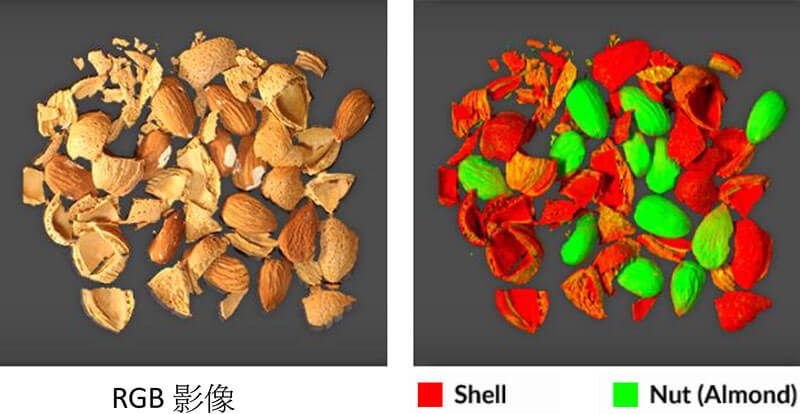

堅果檢測
辨識並移除外來物像是果殼木頭石頭與昆蟲，光譜影像能辨識不同的堅果種類像是杏仁、腰果、核桃、開心果、花生…等
智慧農業
白米品質檢測

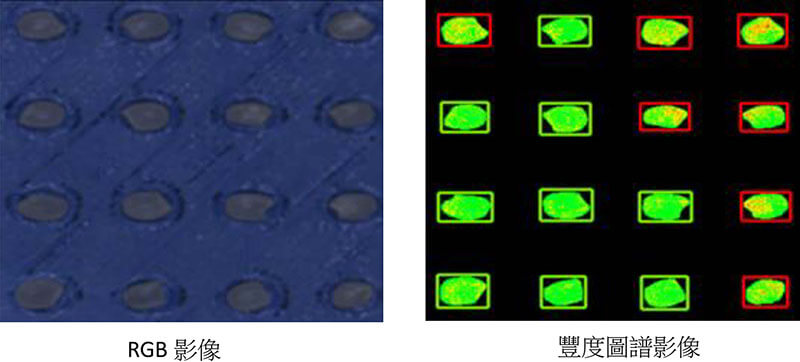

將高光譜影像在VNIR連續波段資訊應用於白米品質篩選，可取代傳統人力辨別的主觀影響，並提供快速檢驗、視覺化與數據化的客觀結果。
工業應用

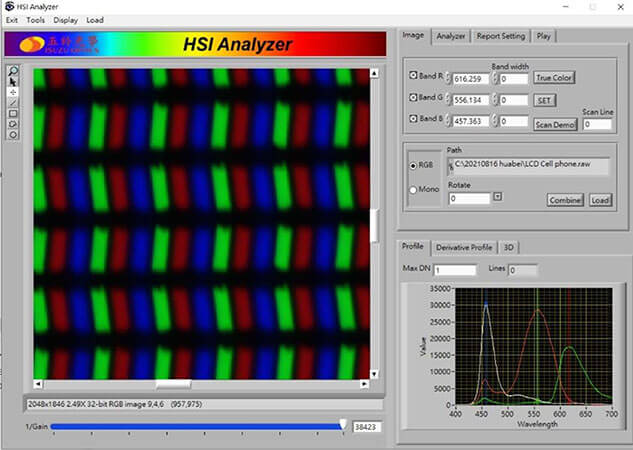

顯示器面板量測
使用LED backlight的 LCD 面板光譜量測，透過x20工業顯微鏡放大檢視並量測手機面板上每一畫素的主波長、峰波長、半波寬等訊號，可應用於未來micro-LED面板檢測相關開發。
美容/生醫

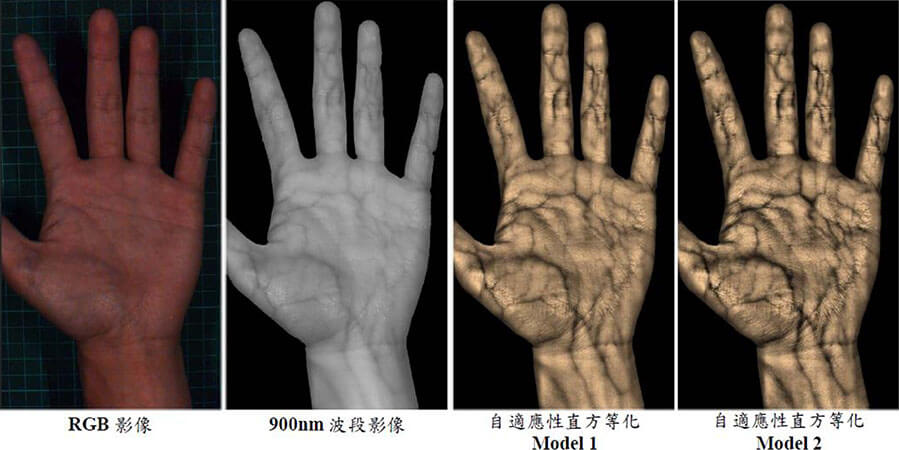

高光譜影像血管偵測
血氧濃度為含氧血紅素占總血紅素的比例，而含氧血紅素與缺氧血紅素對不同波長的光吸收率不同(光譜特徵)，因此可利用皮膚反射率影像進行血管偵測，進而計算血氧濃度，可作為血氧相關疾病的研究工具

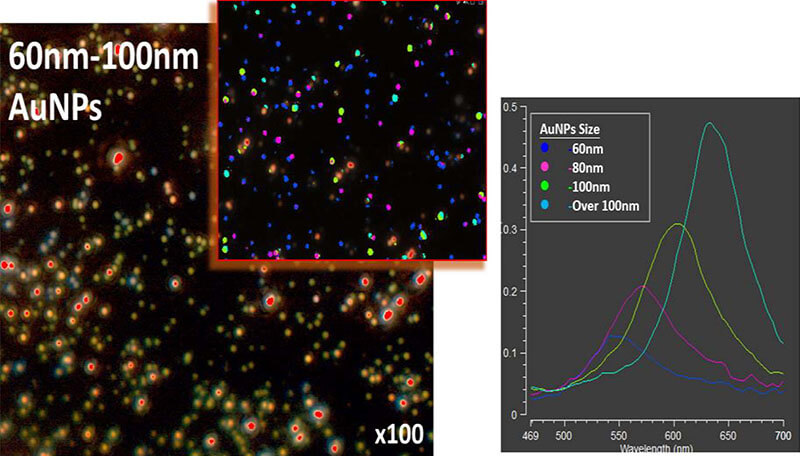

黃金奈米載體暗場觀測
利用Snapscan VNIR高光譜相機結合暗場顯微鏡(Dark Field
Microscope)獲取細胞及黃金奈米粒子散射光。並透過奈米材料散射光變化，以體外實驗分析材料的細胞代謝週期、尺寸結構變化等等。可應用於生醫材料的材料確效、穩定性測試、生物半衰期等研究。

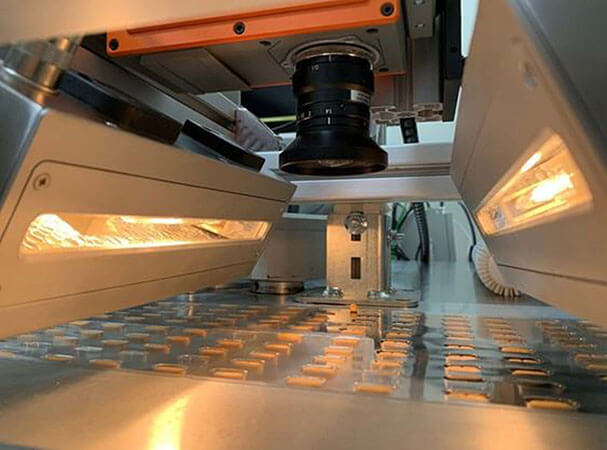

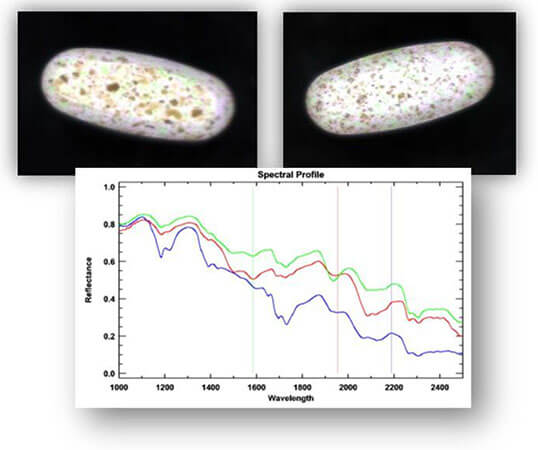

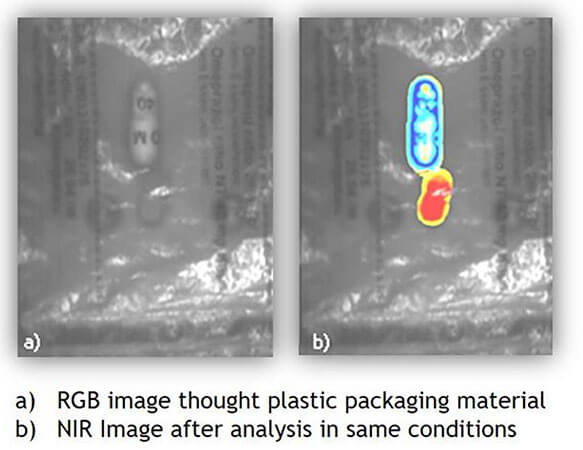

藥品分檢
環保

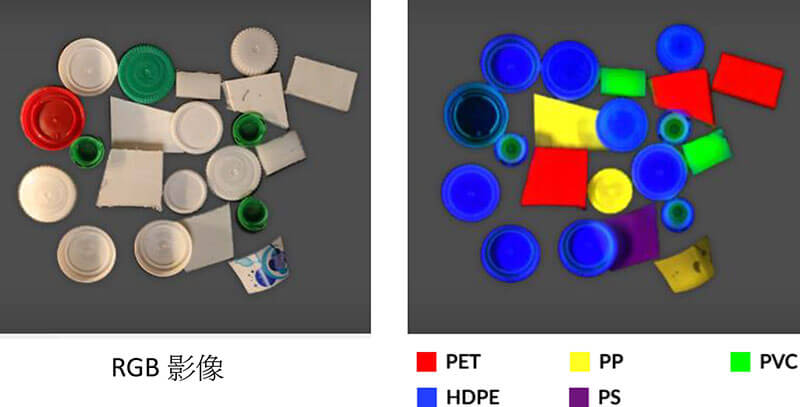

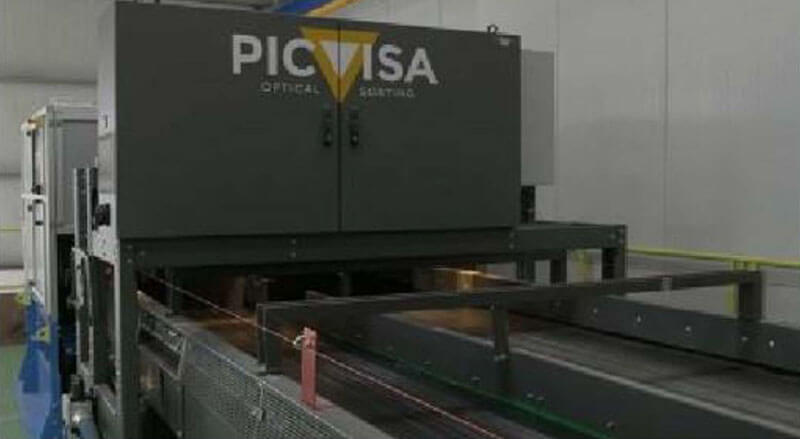

回收和廢棄物管理 (塑膠回收再利用)
不同材質的塑膠在紅外波段有獨特的光譜特徵，高光譜影像可以利用這些特徵進行辨識而不受其顏色影響，這是人眼或一般彩色相機無法辦到的。為因應大量的分類需求，以適當的波段選擇可進行高速的線上分類，可大幅減少人力成本提升檢測效率。
循環經濟

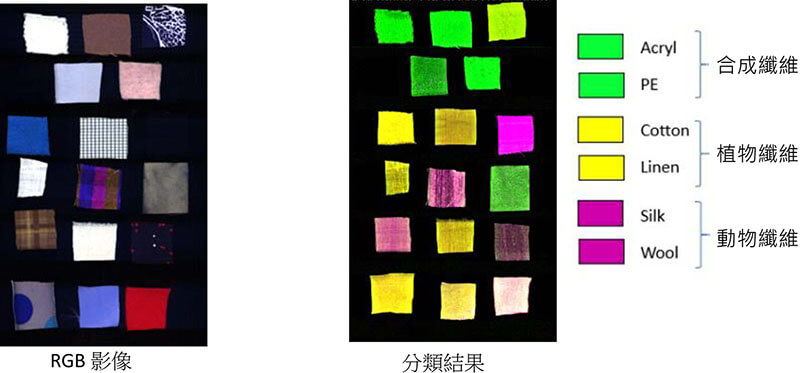

紡織品回收再利用

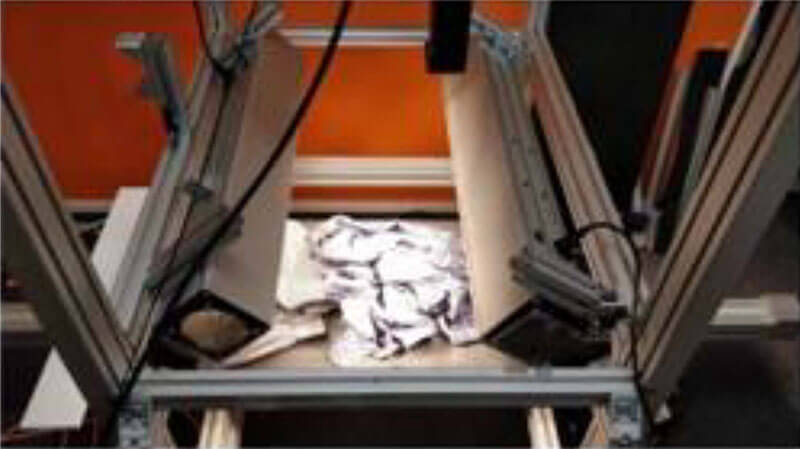

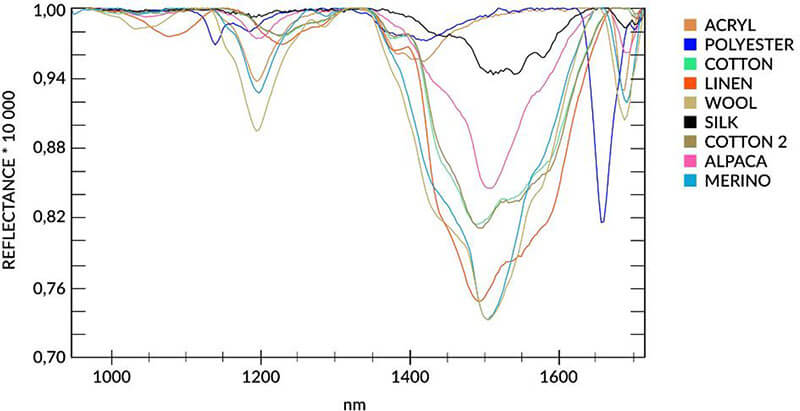

近年來全球紡織品消費量成長快速，2015年全球纖維消費量約9,600萬噸，到2050年將增至2.57億噸，歐盟並要求成員國從2025年開始進行紡織品專門回收。不同材質的紡織品在近紅外波段有各自獨特的光譜特徵，使用高光譜相機 搭配適合的演算法，讓我們可以無論是在小型地方回收站篩選，或是在大型回收工廠進行高速分選，都能夠有效率地完成。
藝術品/古物鑑定

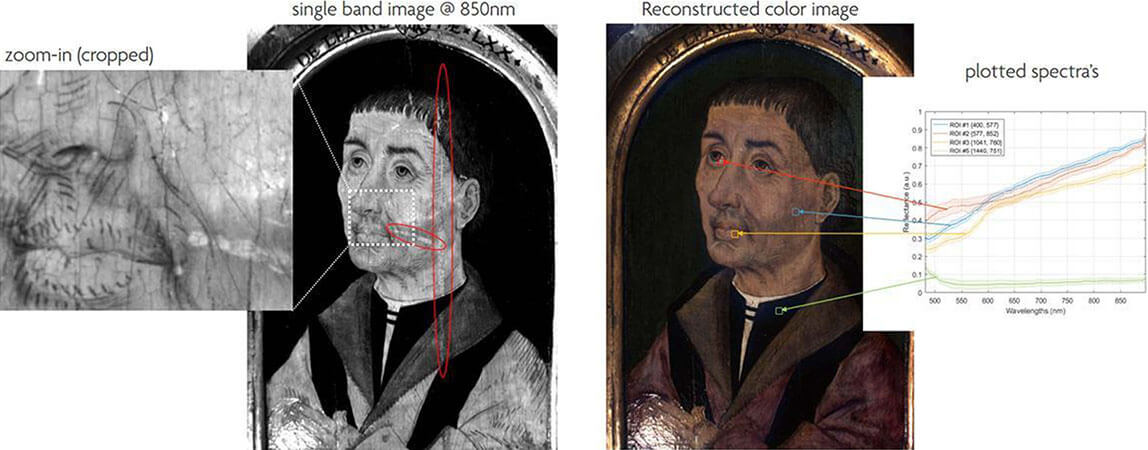

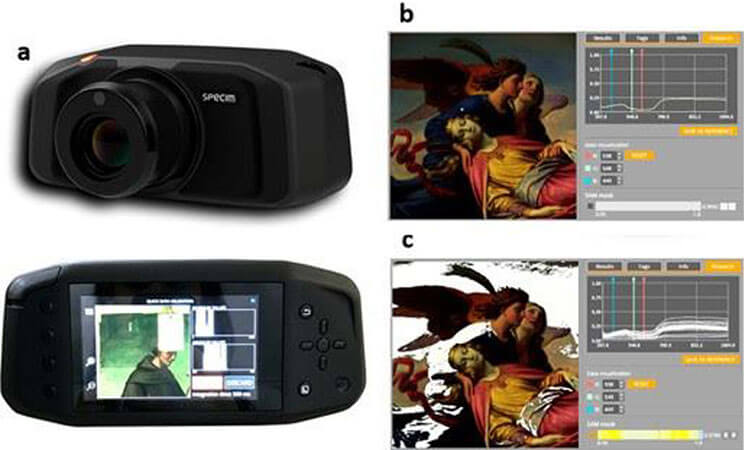

以先進的高光譜成像(HSI)技術來鑑識珍貴文物，就像踏入時光機，可以分析一個簽名所使用的顏料、及分析底圖來揭示藝術家的作畫初衷和筆觸風格，在不接觸和不損壞文物情況下達成。
