晶片檢測

晶片檢測

VMU 顯微系統 + OWL 1280,精準解析晶片內部結構

在半導體產業中,微小缺陷或污染顆粒可能嚴重影響晶片的良率與性能。傳統的可見光顯微檢測對於矽基 (Silicon-based) 材料的穿透能力有限,而 短波紅外 (SWIR) 技術則可突破此限制,使晶片內部結構、焊接層、鍵合線 (Wire Bonding) 及矽穿孔 (TSV, Through-Silicon Via) 等細節清晰可見。

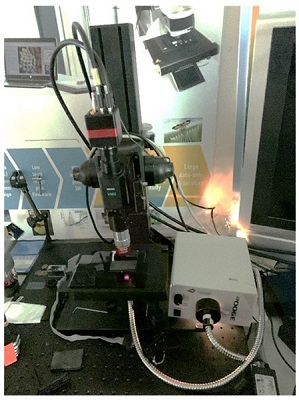

本檢測系統採用 VMU 顯微系統搭配 OWL 1280 SWIR 相機,實現高解析度與高穿透力的晶片檢測,確保半導體製程的品質與可靠性。


技術優勢

 • 穿透矽材質 – SWIR 可穿透矽晶圓 (Silicon Wafers),檢測內部結構與缺陷。

 • 高解析度成像 – OWL 1280 提供 1280 × 1024 像素,細節呈現更清晰。

 • 高靈敏度低噪訊 – InGaAs 感測器具備高靈敏度,適用於微弱訊號檢測。

 • 非破壞性檢測 (NDT) – 無須切割或剝離,即可快速獲取內部影。

應用優勢

 • 顯微系統:VMU 顯微系統

 • 相機型號:OWL 1280 SWIR

 • 感測器技術:InGaAs (Indium Gallium Arsenide)

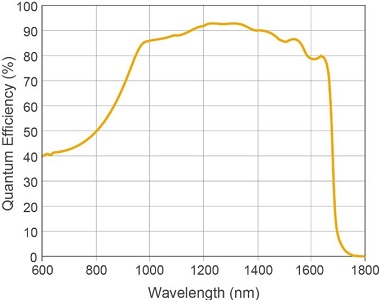

 • 波長範圍:900-1700 nm

 • 解析度:1280 × 1024 像素

 • 應用場景:矽晶圓檢測、TSV 結構分析、封裝與焊接品質監測

立即查看詳細資訊

應用案例

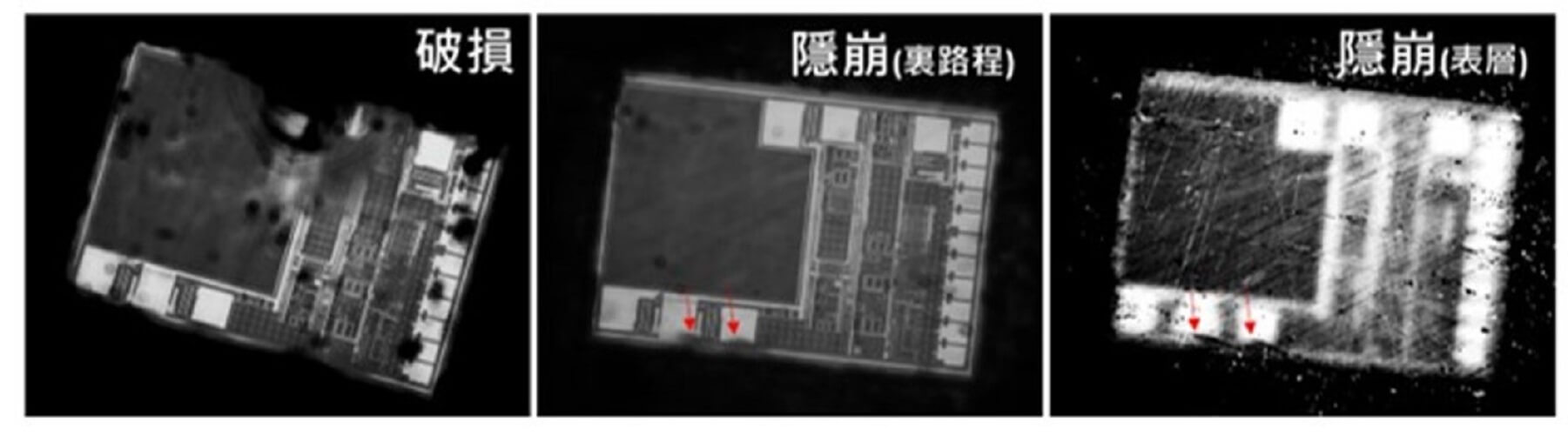

 • 晶圓檢測 – 穿透晶圓,檢測內部裂紋與隱藏缺陷。

 • IC 封裝檢測 – 分析晶片內部的焊接品質與鍵合線狀態。

 • TSV (矽穿孔) 結構分析 – 透視多層晶片堆疊結構,確認連接完整性。

 • 雷射刻印與異物檢測 – 檢測晶片表面與內部的微小污染與異常。

透過 VMU 顯微系統 + OWL 1280 SWIR 相機,半導體製程檢測進入更高精度與非破壞性的新時代,讓良率提升,確保卓越品質!
